Zakończyliśmy kolejny ciekawy temat – projektowanie konstrukcji stalowej do projektu wykonawczego pn. Zmiana lokalizacji dwóch słupów oraz wzmocnienie stalowej konstrukcji wsporczej pod urządzenia technologii w hali produkcyjnej w miejscowości Plewiska k. Poznania. Prace wykonywane były na zlecenie i przy współpracy z architekt Agnieszką Szymaniak.

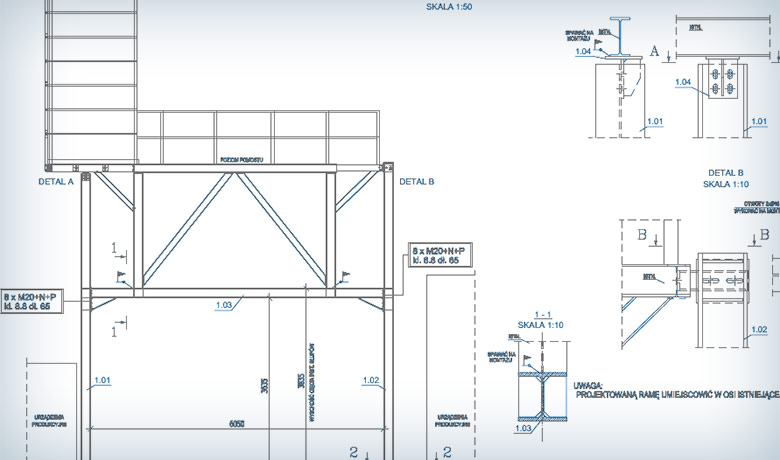

Istniejąca stalowa konstrukcja wsporcza to przestrzenny układ ramowy usztywniony w obu kierunkach skośnymi zastrzałami oraz poziomymi belkami pośrednimi pełniącymi rolę tężników. Słupy są przegubowo mocowane do posadzki, natomiast wszystkie połączenia słupów i rygli są wzmocnione skośnymi zastrzałami, są zatem połączeniami sztywnymi. Pośrednie belki pomostu są mocowane do belek głównych przegubowo.
Na górnym poziomie stalowej konstrukcji wsporczej pod urządzenia technologii znajduje się pomost górny, na którym ustawione są urządzenia technologii. Na pomost górny prowadzą stalowe schody techniczne. Poszycie pomostu jest wykonane z blachy żeberkowej.
Zadaniem projektantów BUDVISION było zaprojektowanie przesunięcia dwóch słupów, które kolidują z procesami technologicznymi na poziomie posadzki w hali produkcyjnej. Przyjęto następujące rozwiązanie projektowe – rozsunięcie słupów ramy skrajnej na zewnątrz przy czym jeden z nich po przesunięciu będzie stanowił podparcie dla konstrukcji wsporczej schodów technicznych, a drugi – podparcie wspornikowe dla galerii pomostu.
Projektanci BUDVISION dołożyli wszelkich starań, aby przygotować rzetelny projekt wykonawczy konstrukcji.
