Projektanci BUDVISION zakończyli projektowanie konstrukcji do projektu wykonawczego pn. Budowa wiaty magazynowej z zadaszeniem podjazdów w miejscowości Chełmek. Projekt wykonywany był na zlecenie stałego partnera.
Projektowany obiekt będzie wykorzystywany jako budynek magazynowy przez przedsiębiorstwo specjalizujące się głównie w produkcji drewnianych listew sprężynujących.
Będzie to budynek jednonawowy i jednokondygnacyjny z dachem dwuspadowym o pochyleniu 6 stopni. Obiekt zaprojektowano w technologii lekkiego szkieletu stalowego z pokryciem dachu płytą warstwową z rdzeniem PIR. Ściany zaprojektowano w technologii tradycyjnej jako ściany murowane wzmocnione elementami żelbetowymi (trzpienie, wieńce).

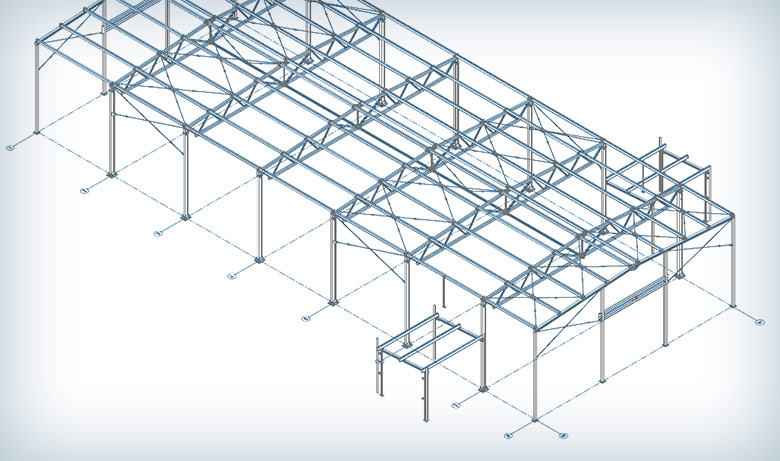

Konstrukcję główną projektowanego obiektu o powierzchni 660 m2 i wysokości 6,2 m w okapie konstrukcji stanowić będą symetryczne ramy stalowe o rozpiętości osiowej 16 m. Ramy główne wiaty zaprojektowano jako ramy o przegubowym połączeniu kratowego dźwigara dachowego ze słupem oraz sztywnym mocowaniu słupa do fundamentów. Ramy szczytowe zaprojektowano jako układ słupowo-ryglowy ze słupami przegubowo mocowanymi do fundamentów oraz połączeniem przegubowym słupa do rygla dachowego. Konstrukcja dachu składać się będzie z dźwigarów dachowych, płatwi – będących belkami wolnopodpartymi i stężeń połaciowych.
Obiekt posadowiony zostanie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo ławą żelbetową. Słupy stalowe wiaty magazynowej są usztywnione ścianą murowana z bloczków z betonu komórkowego klasy 600.
W ścianach bocznych (podłużnych), nad bramami, zaprojektowano zadaszenia z belek stalowych opieranych na konstrukcji projektowanej wiaty oraz konstrukcji istniejących budynków przyległych.
Projektanci BUDVISION dołożyli starań, aby przygotować rzetelny projekt z uwzględnieniem aspektu optymalizacji konstrukcji.
