BUDVISION – projektant i wykonawca hal stalowych – zakończył projektowanie konstrukcji do projektu budowlanego hali produkcyjnej w miejscowości Strzelce Krajeńskie. Zleceniodawcą projektu był stały klient.

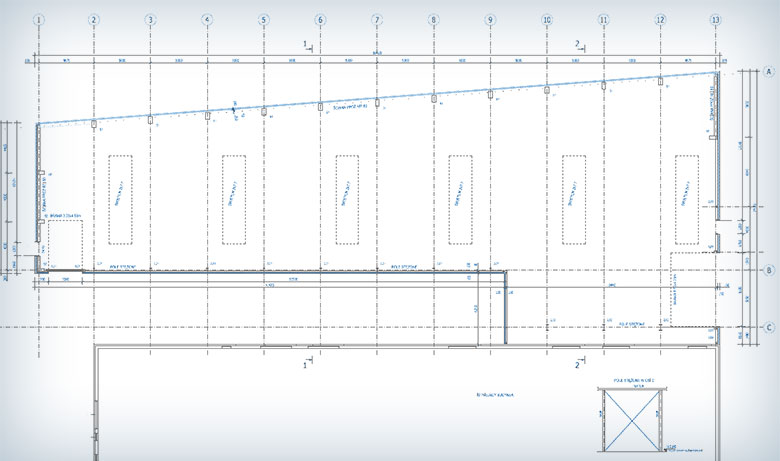

Projektowana hala będzie miała nietypową bryłę – jej rzut jest w kształcie trapezu połączonego z mniejszym prostokątem. Łączna powierzchnia wynosić będzie ok. 1000 m2, a wysokość w kalenicy 7,8 m.
Konstrukcję główną budynku stanowić będą niesymetryczne ramy stalowo-żelbetowe, jednoprzęsłowe, o różnej rozpiętości ramy z uwagi na nieregularny, trapezowy układ hali. Rozstaw ram głównych: 5 m, przy czym skrajne pola mają rozstaw osiowy 4,88 m.
Ramy składać się będą ze słupów żelbetowych sztywno zamocowanych w fundamencie oraz „kolana” stalowego (rygla sztywno połączonego ze słupem). Połączenie rygla stalowego ze słupem żelbetowym zaprojektowano jako przegubowe.
Jedna z ram szczytowych zaprojektowana została jako murowana ściana oddzielenia ppoż. usztywniona słupami żelbetowymi, natomiast druga rama szczytowa składać się będzie z fragmentu oddzielenia ppoz. – murowanego, usztywniona słupami żelbetowymi długości około 6,0m oraz fragmentu w konstrukcji stalowej zaprojektowanego jako układ słupowo-ryglowy.
Konstrukcja dachu zostanie wykonana jako lekka konstrukcja stalowa składająca się z płatwi rurowych zaprojektowanych jako belki ciągłe wieloprzęsłowe, ze stali o wysokiej wytrzymałości S355 J2 – w zróżnicowanych rozstawach z uwagi na nieregularność hali, oraz stężeń połaciowych (krzyżowych i prętowych rozciąganych).
Przy jednej ze ścian zaprojektowana została pochylnia z obniżeniem terenu przy budynku. Różnice wysokości pomiędzy poziomem posadzki a obniżonym terenem zabezpieczy ściana oporowa o konstrukcji żelbetowej.
Obudowa pięciu ścian hali stalowej zostanie wykonana z płyty warstwowej z rdzeniem PUR/PIR o grubości 100 mm, natomiast w jednej ze ścian szczytowych zostanie zastosowana płyta warstwowa z rdzeniem z wełny mineralnej o grubości 160 mm. Dach zostanie pokryty płytą warstwową z rdzeniem PUR/PIR o grubości 120 mm.
Obiekt zostanie wyposażony w ocieplane drzwi zewnętrzne (PCV, aluminiowe lub stalowe), pasma świetlne dachowe (ze stalowymi podstawami, ociepleniem wraz z przekryciem z poliwęglanu lub akrylu) oraz ocieplane bramy segmentowe, otwierane elektrycznie.
