BUDVISION zakończył projektowanie konstrukcji stalowej dachu hali produkcyjnej w Dzierżoniowie. Projekt wykonawczy opracowany został na zlecenie jednego z naszych stałych partnerów.
Projektowana hala produkcyjna będzie miała powierzchnię 1500 m2, jej wysokość w kalenicy wynosić będzie 9 m, a pod dźwigarem dachowym w hali 6 m.

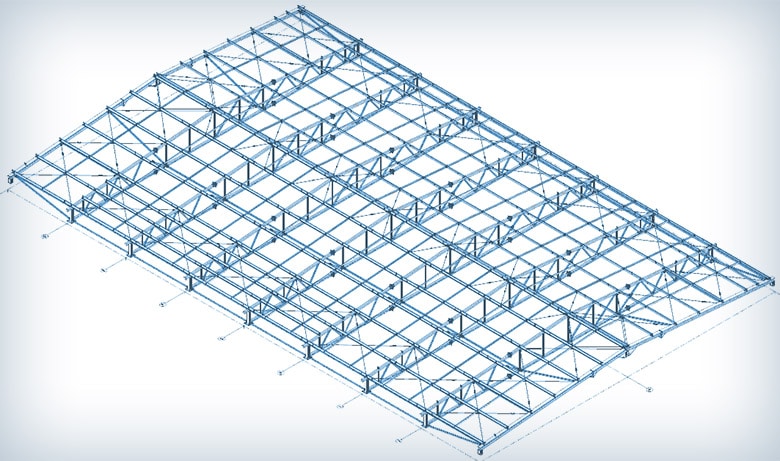

Konstrukcja główna projektowanego dachu budynku składać się będzie z symetrycznych, stalowych, kratowych dźwigarów dachowych bez podpór pośrednich, o rozpiętości osiowej aż 29 m oraz symetrycznych, stalowych, szczytowych, pełnościennych dźwigarów dachowych podpartych pod kalenicą o rozpiętości osiowej 29,75 m.
Dźwigary dachowe główne hali zaprojektowane zostały jako dźwigary kratowe podparte przegubowo na słupach żelbetowych, przy czym jedna z podpór stanowi podporę przegubowo-przesuwną.
Dźwigary szczytowe zaprojektowane zostały jako układ słupowo-ryglowy ze słupami żelbetowymi usztywnionymi ścianami murowanymi. Słupy żelbetowe – przegubowo połączone z pełnościennym dźwigarem dachowym – będą mocowane sztywno do fundamentów. Podparcie na słupie pod kalenicą zaprojektowano jako przegubowe, natomiast podpory okapowe – jako przegubowo-przesuwne. Sztywność ram szczytowych zapewniają sztywne mocowania słupów w fundamentach oraz tarcza sztywna stanowiąca ścianę murowaną wzmocnioną wieńcami żelbetowymi.
Płatwie zaprojektowano jako belki ciągłe ze stali o podwyższonej wytrzymałości. Uzupełnieniem konstrukcji dachu jest układ tężników oraz stężeń połaciowych.
Obiekt posadowiony zostanie na żelbetowych stopach fundamentowych.
Na dachu zlokalizowane zostaną świetliki poprzeczne z poliwęglanu komorowego o szerokości 2 m i długości 15 m.
Projektanci firmy BUDVISION opracowali projekt konstrukcji hali stosując rozwiązania optymalizacyjne.
