BUDVISION – projektant i wykonawca hal stalowych – zakończył projektowanie konstrukcji do projektu budowlanego i wykonawczego hali magazynowej w miejscowości Tyniec Mały w województwie Dolnośląskim. Zlecenie wykonywane było dla stałego klienta.
W zakresie naszych prac był również projekt wykonawczy fundamentów.

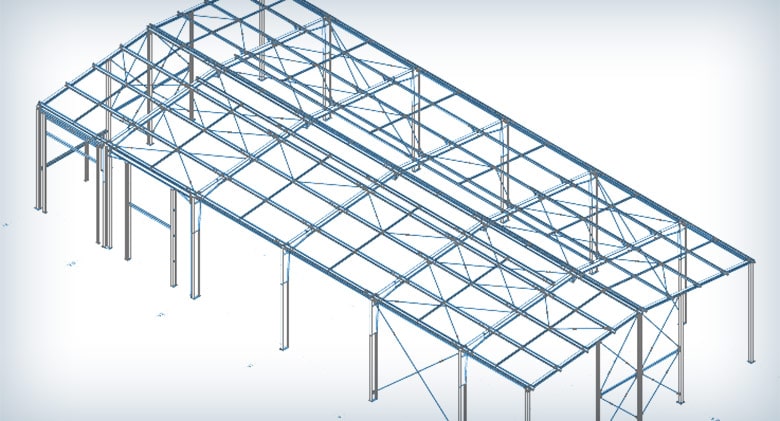

Konstrukcja główna projektowanej hali stalowej – o powierzchni 510 m2 i wysokości w okapie konstrukcji 6 m – składać się będzie z symetrycznych ram stalowych o rozpiętości osiowej wynoszącej 15 m.
Ramy główne budynku zaprojektowano jako ramy o sztywnych narożach, które będą mocowane do fundamentów przegubowo. Ramy szczytowe zaprojektowano jako układ słupowo-ryglowy ze słupami przegubowo mocowanymi do fundamentów oraz połączeniem przegubowym słupa do rygla dachowego. Stateczność zapewni prętowe stężenie pionowe typu X.
Konstrukcja dachu składać się będzie z pełnościennych dźwigarów dachowych, płatwi zimnogiętych typu „Z” zaprojektowanych jako belki ciągłe ze stali S350GD+Z, zastrzałów i rygla dachowego.
Obiekt posadowiony zostanie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo podwaliną żelbetową.
Ściany osłonowe hali zostaną obudowane płytą warstwową z rdzeniem PUR gr. 200 mm w układzie poziomym. Dach hali zostanie pokryty będzie również płytą warstwową z rdzeniem PUR.
Stalowa hala magazynowa zostanie wyposażona w stalowe lub aluminiowe drzwi ocieplane, stalowe bramy segmentowe, łukowe świetliki dachowe, dok rozładunkowy (systemowy, dopasowany do bramy segmentowej) z rampą rozładunkowa o udźwigu min. 50kN=5ton, kurtyną uszczelniającą, a także naprowadzaczami kół i odbojnikami.
Projektanci BUDVISION dołożyli wszelkich starań, aby wykonane projekty były rzetelne i uwzględniały estetykę obiektu oraz aspekt optymalizacji.
