Firma BUDVISION otrzymała zlecenie na wykonanie projektów budowlanych konstrukcji kilku rodzajów budynków mieszkalnych na nowopowstającym zamkniętym osiedlu w miejscowości Bierzglinek k/Wrześni.
W marcu projektanci BUDVISION zakończyli opracowywanie projektu budowlanego konstrukcji m.in. budynku jednorodzinnego pierwszego typu.

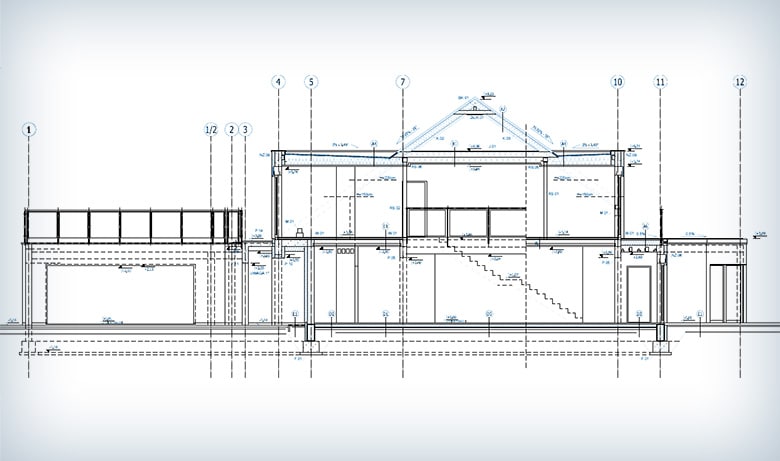

Jest to nowoprojektowany obiekt wolnostojący 2-kondygnacyjny z dachem skośnym o konstrukcji drewnianej. Obiekt składać się będzie z części mieszkalnej i garażowej. Powierzchnia użytkowa wynosić będzie 550 m2.
Budynek zaprojektowano w technologii tradycyjnej ze stropem gęstożebrowym MASTER z belkami strunobetonowymi wraz z elementami wzmocnień w konstrukcji żelbetowej oraz konstrukcji stalowej.
Konstrukcję główną projektowanego budynku stanowić będzie układ murowanych ścian podłużnych oraz poprzecznych, posadowionych na zbrojonych ławach żelbetowych. Strop budynku zaprojektowano jako strop żelbetowy, gęstożebrowy, prefabrykowano-monolityczny z belek strunobetonowych, którego płyta oraz wypełnienie żeber wylewane będą na placu budowy. Strop będzie płytą częściowo zamocowaną na podporach lub wolnopodpartą.
Dach budynku zostanie wsparty na murowanych ścianach kolankowych wzmocnionych układem wieńców i trzpieni żelbetowych lub bezpośrednio na konstrukcji stropu. Konstrukcja dachu została zaprojektowana jako więźba dachowa krokwiowo-jętkowa (z drewna sosnowego klasy C27) wzmocniona lokalnie w obrębie lukarn dachowych belkami stalowymi lub płatwiami drewnianymi. Układ ścian murowanych, stóp i ław fundamentowych, stropu żelbetowego, wieńców żelbetowych oraz trzpieni żelbetowych zapewnia sztywność budynku. Trzpienie żelbetowe zostaną sztywno zamocowane w fundamentach oraz częściowo zamocowane w stropie, natomiast belki, podciągi i nadproża żelbetowe będą belkami wolnopodpartymi lub częściowo zamocowanymi. Ramy stalowe zaprojektowano w poziomie konstrukcji dachu będą stanowić elementy wsporcze lukarn dachowych i składać się będą ze słupków przegubowo mocowanych do stropu oraz rygla poziomego mocowanego sztywno do słupków. Ściany budynku zaprojektowano z bloczków z betonu komórkowego odmiany 600, przy czym miejscowo z uwagi na znaczne obciążenia projektowane są trzpienie żelbetowe, podlewki (poduszki) betonowe lub ściana z cegły pełnej klasy 150 na zaprawie cementowej. W budynku znajdować się będą żelbetowe schody wylewane na placu budowy oraz tarasy na poziomie przyziemia oraz na poziomie kondygnacji poddasza.
Obie części budynku będą miały niezależne konstrukcje dachu – nad częścią mieszkalną dach skośny dwupołaciowy o spadku 70%=35° kryty blachą „na rąbek”, a nad częścią garażową dach płaski z minimalnymi spadkami 2%=3,49° – stropodach niewentylowany stanowiący taras nieużytkowy – kryty papą termozgrzewalną + żwirek rzeczny (grys/otoczaki). W dachu skośnym zaprojektowano kafry oraz okna połaciowe.
Projekt budowlany konstrukcji opisanego obiektu – domu jednorodzinnego – został wykonany przez projektantów BUDVISION rzetelnie i w terminie.
