BUDVISION – projektant i wykonawca hal stalowych opracowuje projekty budowlany i wykonawczy konstrukcji hali z przeznaczeniem jako obiekt restauracyjny, na zlecenie stałego Partnera.
Przedmiotem opracowania była przebudowa i rozbudowa restauracji na terenie ośrodka wypoczynkowego w Dąbiu. Zadaniem BUDVISION było zaprojektowanie konstrukcji stalowej budynku o powierzchni 275 m2 i wysokości 3,7 m w okapie konstrukcji oraz przylegającej do niej wiaty o powierzchni 45 m2 i wysokości 3,7 m w okapie, która będzie spełniać rolę zadaszonego tarasu.
Są to nowoprojektowane obiekty, jednokondygnacyjne, jednonawowe, z dachem dwuspadowym o pochyleniu 15 stopni, w technologii lekkiego szkieletu stalowego z pokryciem dachu płytą warstwową z rdzeniem poliuretanowym. Ściany budynku również pokryte będą płytami warstwowymi typu PUR w układzie poziomym. Hala będzie częściowo podpiwniczona.
Z uwagi na znaczne różnice poziomu terenu zaprojektowane zostały ściany oporowe lokalnie w poziomie fundamentów.

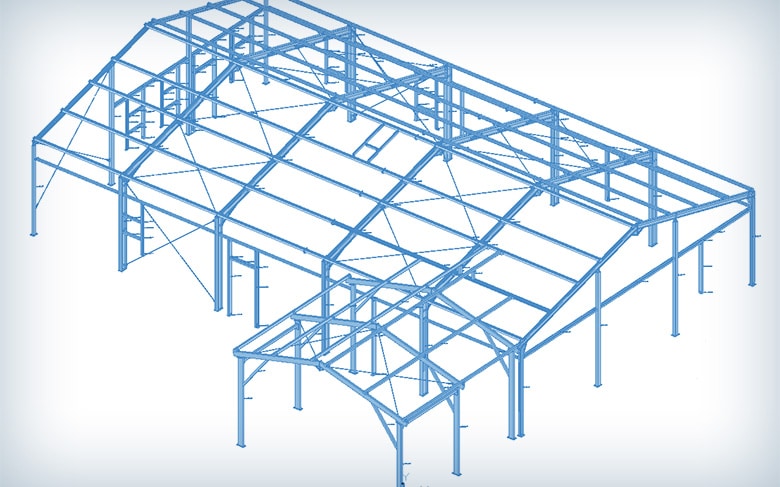

Konstrukcję główną hali będą stanowiły symetryczne ramy stalowe o rozpiętości osiowej 12,5 m, natomiast konstrukcję główną wiaty będą stanowiły symetryczne ramy stalowe o rozpiętości osiowej 6,9 m.
Ramy główne hali oraz wiaty zaprojektowane zostały jako ramy o sztywnych narożach, przegubowo mocowane do fundamentów.
W konstrukcji zostały zaprojektowane płatwie rurowe gorącowalcowane ze stali S235JR (St3S), które wraz z zastrzałami stanowią usztywnienia rygla dachowego.
Konstrukcja stalowa budynku będzie zabezpieczona pod względem p.poż powłokami pęczniejącymi tzw. farbami ogniochronnymi – zabezpieczeni do klasy R30.
Obiekt posadowiony zostanie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo podwaliną żelbetową. Ściany piwnicy zostaną usztywnione żelbetowymi trzpieniami.
