Projektanci Budvision zakończyli projektowanie konstrukcji do projektu budowlanego hali produkcyjnej wraz z zagospodarowaniem terenu i niezbędną infrastrukturą w miejscowości Strzelce Krajeńskie. Jest to kolejny obiekt w tej miejscowości, w którym udział w zakresie projektowania konstrukcji wykonała firma Budvision.
Projektowana hala produkcyjna będzie miała powierzchnię 1020 m2. Jej wysokość w kalenicy wynosić będzie 9 m, a okap konstrukcyjny wzdłuż jednej z osi – 7,1 m. Ramy główne rozstawione będą co 6 m, jedynie skrajne pola będą miały zróżnicowany rozstaw osiowy 1,82 m oraz 5,94 m.

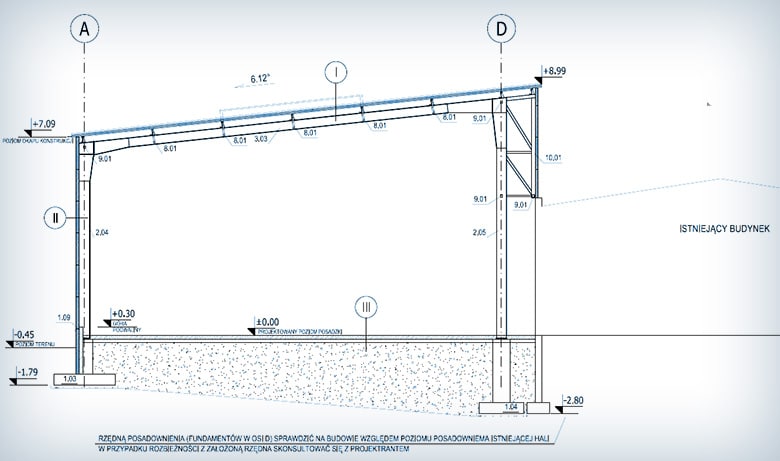

Konstrukcja główna budynku nie jest jednorodna z uwagi na nieregularną bryłę obiektu. W szerszej części obiektu zaprojektowano niesymetryczne, jednoprzęsłowe portalowe ramy stalowe, o rozpiętości 21,4 m. W węższej części obiektu zaproponowano jednospadowe, jednoprzęsłowe portalowe ramy stalowe, o rozpiętości 16,3 m oraz niesymetryczne ramy stalowo-żelbetowe, jednoprzęsłowe o rozpiętości w osiach słupów 14,74m.
Wszystkie słupy stalowe będą połączone z fundamentem przegubowo natomiast żelbetowe sztywno.
Rama szczytowa na dłuższej szerokości została zaprojektowana jako układ słupowo-ryglowy, z przegubowym mocowaniem do fundamentów. Sztywność ram szczytowych zapewnią stężenia pionowe, prętowe typu X. Druga rama szczytowa składać się będzie z fragmentu murowanego usztywnionego słupami żelbetowymi o wysokości 5,24 m oraz fragmentu w konstrukcji stalowej zaprojektowanej jako układ słupowo-ryglowy. Stalowe słupki ramy szczytowej będą przegubowo mocowane do fundamentów. Styki rygiel-słup także zaprojektowano jako przegubowe, a stateczność ramy zapewni fragment murowany ściany.
Konstrukcja dachu składać się będzie z płatwi dachowych zaprojektowane jako belki ciągłe, wieloprzęsłowe, wykonane z profili zimnogiętych o wysokiej wytrzymałości S350 GD+Z. Płatwie zostaną usztywnione układem tężników/podwieszeń z prętów oraz elementów zimnogiętych.
Z uwagi na sąsiedztwo istniejącej hali przy jednej ze ścian zaprojektowano lokalne obniżenie w celu umożliwienia komunikacji pomiędzy obiektami. Różnice wysokości zabezpieczy ściana oporowa o konstrukcji żelbetowej.
Projektanci BUDVISION dołożyli wszelkich starań, aby wykonany projekt budowlany były rzetelny i uwzględniał estetykę obiektu oraz aspekt optymalizacji.
