Projektanci BUDVISION zakończyli opracowanie projektów budowlanego i wykonawczego konstrukcji oraz fundamentów hali magazynowej w miejscowości Kuciny w województwie łódzkim. Zlecenie wykonywane było dla stałego klienta.
Projektowana hala stalowa będzie przedłużeniem istniejącej hali magazynowej. Jej powierzchnia wynosić będzie ok. 970 m2, a wysokość w okapie konstrukcji 4,3 m, natomiast w attyce – 5,4 m.

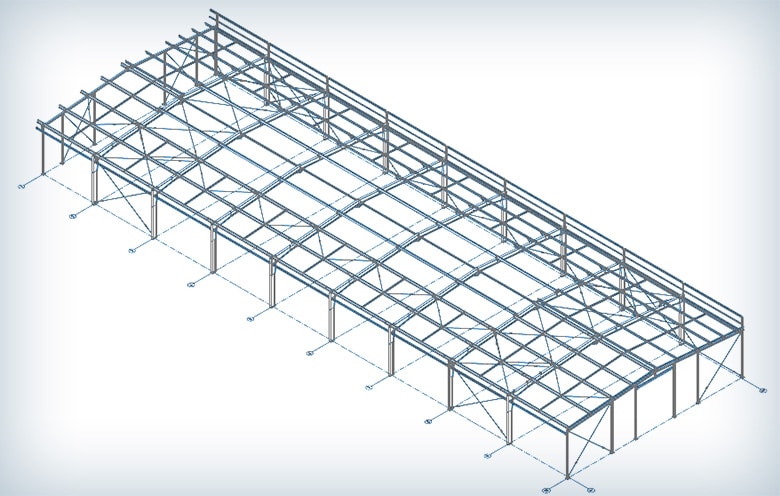

Konstrukcję główną projektowanego budynku będą stanowiły symetryczne ramy stalowe o rozpiętości osiowej 17,5 m. Ramy główne hali zaprojektowano jako ramy o sztywnych narożach, które zostaną przegubowo zamocowane do fundamentów. Ramy szczytowe zaprojektowano jako układ słupowo-ryglowy ze słupami przegubowo mocowanymi do fundamentów oraz połączeniem przegubowym słupa do rygla dachowego. Stateczność tej ramy zapewni prętowe stężenie pionowe typu X.
Obiekt zostanie posadowiony na stopach fundamentowych, żelbetowych, usztywnionych obwodowo podwaliną żelbetową.
Konstrukcja dachu hali magazynowej została zaprojektowana jako lekka konstrukcja stalowa składająca się z płatwi zimno giętych typu „Z” ze stali S350GD+Z w rozstawie ok. 2 m (lokalnie zagęszczona do 1,3 m z uwagi na worek śniegowy przy attyce), mocowanych śrubami kl. 8.8. Konstrukcję dachu uzupełnią połaciowe stężenia poprzeczne z prętów okrągłych średnicy 16 mm oraz podwieszenia płatwi.
Hala zostanie obudowana płytą warstwową w układzie poziomym z rdzeniem PUR. Dach budynku będzie pokryty również płytą warstwową z rdzeniem PUR.
Obiekt wyposażony zostanie w elementy takie jak ocieplane drzwi stalowe lub aluminiowe, ocieplane bramy stalowe, świetlik łukowy z z poliwęglanu komorowego i profili ALU.
Projektanci BUDVISION dołożyli wszelkich starań, aby projekt został wykonany rzetelnie, uwzględniając aspekt optymalizacji.
