BUDVISION – projektant i wykonawca hal stalowych – zakończył projektowanie konstrukcji do projektu wykonawczego hali magazynowej w miejscowości Trzebicz k. Drezdenka. Zlecenie wykonywane było dla stałego klienta.

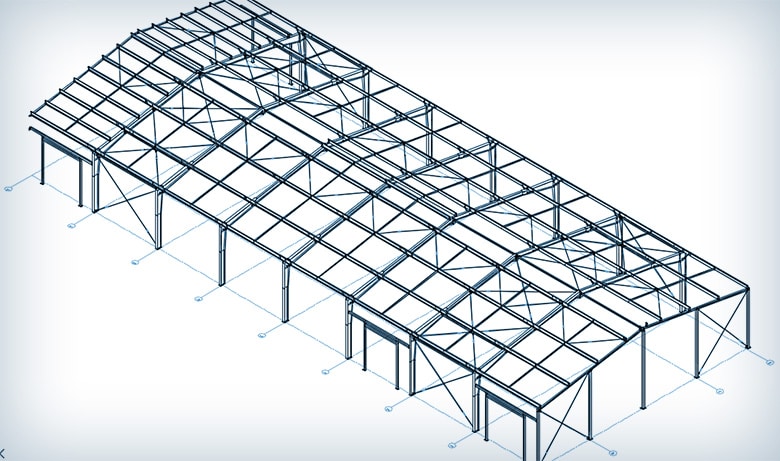

Konstrukcja główna projektowanej hali stalowej – o powierzchni 965 m2 i wysokości w okapie konstrukcji 5,1 m – składać się będzie z symetrycznych ram stalowych o rozpiętości osiowej wynoszącej 19,6 m.
Ramy główne budynku zaprojektowano jako ramy o sztywnych narożach, które będą mocowane do fundamentów przegubowo. Ramę szczytową zaprojektowano jako układ słupowo-ryglowy ze słupami przegubowo mocowanymi do fundamentów oraz połączeniem przegubowym słupa do rygla dachowego. Stateczność zapewni prętowe stężenie pionowe typu X, natomiast lokalnie – w miejscu występowania bramy – projektowane jest stężenie portalowe.
Lekka stalowa konstrukcja dachu składać się będzie z pełnościennych dźwigarów dachowych, płatwi zimnogiętych typu „Z” zaprojektowanych jako belki ciągłe ze stali S350GD+Z, zastrzałów i rygla dachowego.
Obiekt posadowiony zostanie na stopach fundamentowych, żelbetowych, usztywnionych obwodowo podwaliną żelbetową.
Ściany osłonowe hali oraz dach zostaną pokryte płytą warstwową z rdzeniem PUR/PIR gr. 100 mm.
Stalowa hala magazynowa zostanie wyposażona w stalowe lub aluminiowe drzwi ocieplane rozwieralne, stalowe ocieplane bramy segmentowe, łukowe świetliki dachowe stałe.
Projektanci BUDVISION dołożyli wszelkich starań, aby wykonany projekt wykonawczy był rzetelny i uwzględniał estetykę obiektu oraz aspekt optymalizacji.
